Réparer votre TRANSMISSION, Pièces Quad DL603 150cc neuves

spécialiste des pièces détachées d'origine

Les pièces de l'éclaté TRANSMISSION

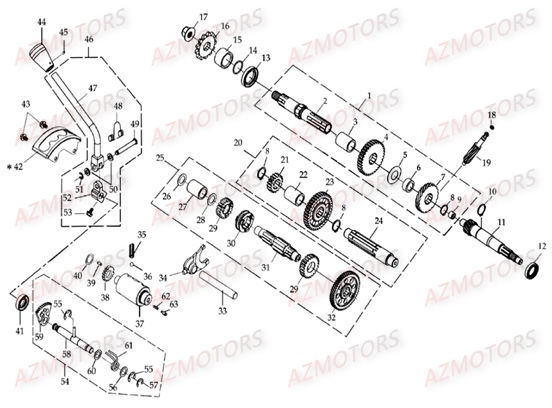

TRANSMISSION DINLI DL603

Pour agrandir l'image : Survolez l'image ci-dessus, ou touchez-la, ou cliquez sur la loupe bleue .
(ouverture dans une nouvelle page)


Pièces pour l'éclaté : TRANSMISSION
Repère Référence Pièce / Libéllé Prix TTC Unité Qté
En raison du stock limite de pieces pour le moment veuillez nous contacter pour avoir la disponibilite de celles-ci contact@azmotors.fr merci
1 Référence : DL-E020167-00
Ne se fait plus. ENSEMBLE ARBRE PRIMAIRE
131,20 € H.T Non disponible
2 Référence : DL-E060017-00
ARBRE
54,32 € H.T 65,18 €
3 Référence : DL-E060019-00
ENTRETOISE
34,50 € H.T 41,40 €
4 Référence : DL-E060008
Ne se fait plus. NE SE DETAIL PLUS PAR LE FOURNISSEUR PIGNON 33T
56,60 € H.T Non disponible
5 Référence : DL-A110011-00
RONDELLE
6,90 € H.T 8,28 €
6 Référence : DL-E060032-00
ENTRETOISE
32,60 € H.T 39,12 €
7 Référence : DL-E060034-00
PIGNON COMPTEUR 20T
1 € H.T 1,20 €
8 Référence : DL-A100010
CIRCLIP 20
1,40 € H.T 1,68 €
Quantité recommandé : 3
9 Référence : HS-276-1010
ROULEMENT AIGUILLES
1,10 € H.T 1,32 €
10 Référence : DL-A100009
CIRCLIP RESSORT
0,90 € H.T 1,08 €
11 Référence : DL-E020021
ARBRE
61,70 € H.T 74,04 €
12 Référence : DL-A030018
JOINT SPI 19,8X30X5
5,20 € H.T 6,24 €
13 Référence : HY50119
JOINT SPI 27X42X7
8,50 € H.T 10,20 €
14 Référence : DL-A040013
JOINT TORIQUE
1,90 € H.T 2,28 €
15 Référence : DL-E060020-00
ENTRETOISE
30,60 € H.T 36,72 €
16 Référence : DL-E060066-00
PIGNON 16T SORTIE DE BOITE
34,16 € H.T 40,99 €
17 Référence : HY10091
ECROU M14X1.5
0,80 € H.T 0,96 €
18 Référence : DL-A040011
JOINT TORIQUE
1,20 € H.T 1,44 €
19 Référence : DL-E060036-00
ARBRE COMPTEUR 10T
25,40 € H.T 30,48 €
20 Référence : DL-E020170-00
ENS PIGNON MARCHE ARRIERE
132,90 € H.T 159,48 €
21 Référence : DL-E020169
PIGNON 22T D.42 EP.11.5
74,60 € H.T 89,52 €
22 Référence : DL-A090007-00
ENTRETOISE
15,60 € H.T 18,72 €
23 Référence : DL-E060037-00
PIGNON M.1.75X37T
38,80 € H.T 46,56 €
24 Référence : DL-E020171-00
ARBRE MARCHE AR
51 € H.T 61,20 €
25 Référence : DL-E020172
ENSEMBLE PIGNON
192,70 € H.T 231,24 €
26 Référence : DL-A080046
Ne se fait plus. CALE 23X15X1
0,90 € H.T Non disponible
27 Référence : DL-A090006-00
ENTRETOISE 28
15,60 € H.T 18,72 €
28 Référence : DL-A080057
CALE 27X20X0.5
2,60 € H.T 3,12 €
29 Référence : DL-E060010
Ne se fait plus. Ne se fait plus. PIGNON M.175X22T
59,60 € H.T Non disponible
30 Référence : DL-E060011
CRABOT
60,30 € H.T 72,36 €
31 Référence : DL-E020173-00
ARBRE
60,30 € H.T 72,36 €
32 Référence : DL-E020022
PIGNON 50T
43,80 € H.T 52,56 €
33 Référence : DL-E060006
AXE DE FOURCHETTE
7,80 € H.T 9,36 €
34 Référence : DL-E010031
Ne se fait plus. FOURCHETTE
62,80 € H.T Non disponible
35 Référence : DL-A110001
RESSORT 8X25
1,70 € H.T 2,04 €
36 Référence : DL-A150001
BILLE
1,20 € H.T 1,44 €
37 Référence : DL-E060149-00
BARILLET
67,20 € H.T 80,64 €
38 Référence : DL-E060014
ENGRENAGE M1.5X16T
2,50 € H.T 3 €
39 Référence : DL-E060024
PION
2,40 € H.T 2,88 €
40 Référence : DL-A080045
ENTRETOISE 20X14X0.5
0,90 € H.T 1,08 €
41 Référence : DL-A030015
JOINT SPI 14/28/7
3,80 € H.T 4,56 €
42 Référence : DL-E060150-00
GRILLE SELECTION VITESSE
14,40 € H.T 17,28 €
43 Référence : HY26262
VIS M6X12
0,80 € H.T 0,96 €
Quantité recommandé : 2
44 Référence : DL-E060028
POMMEAU
28,10 € H.T 33,72 €
45 Référence : DL-A050072
VIS BTR POINTEAU
1,10 € H.T 1,32 €
46 Référence : DL-E060053
ENSEMBLE SELECTEUR DE VITESSE
92,20 € H.T 110,64 €
LES REPERES 47 A 53 NE SE DETAILLENT PAS
54 Référence : DL-E060131
ARBRE DE SELECTION DE VITESSE
61,50 € H.T 73,80 €
LES REPERES 55 A 61 NE SE DETAILLENT PAS
62 Référence : DL-A110002-00
RESSORT DE COMPRESSION
0,90 € H.T 1,08 €
63 Référence : DL-E060023
CONTACTEUR DE MARCHE ARRIERE
1,70 € H.T 2,04 €
