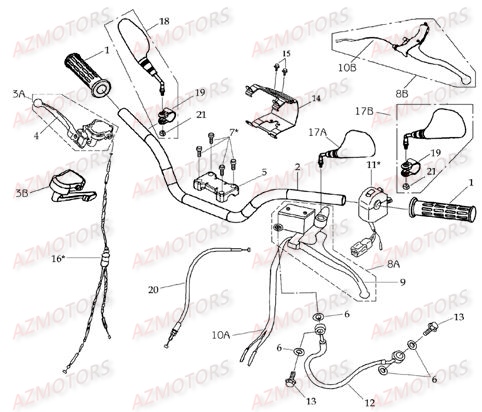

Les pièces de l'éclaté GUIDON

GUIDON DINLI DL603

Pour agrandir l'image : Survolez l'image ci-dessus, ou touchez-la, ou cliquez sur la loupe bleue .
(ouverture dans une nouvelle page)


Pièces pour l'éclaté : GUIDON
Repère Référence Pièce / Libéllé Prix TTC Unité Qté
En raison du stock limite de pieces pour le moment veuillez nous contacter pour avoir la disponibilite de celles-ci contact@azmotors.fr merci
LE REPERE 1 (DL-A160019-00) NE SE DETAILLE PLUS PAR LE FABRICANT, VOIR LA REF. CI-DESSOUS (ATTENTION DESSIN DIFFERENT)
1 Référence : HS-61121-023-0000
POIGNEE
6,60 € H.T 7,92 €
2 Référence : DL-F020166-48
GUIDON
28,80 € H.T 34,56 €
POUR LE MODELE AVEC FREIN AU GUIDON, PRENDRE LA REF. CI-DESSOUS
3A Référence : DL-A190031
ENSEMBLE LEVIER DROIT
105,90 € H.T 127,08 €
POUR LE MODELE AVEC FREIN AU PIED, PRENDRE LA REF. CI-DESSOUS
3B Référence : DL-A190032
GACHETTE ACCELERATEUR
56,70 € H.T 68,04 €
4 Référence : DL-F020267
LEVIER DROIT
12 € H.T 14,40 €
5 Référence : DL-F020468
SUPPORT GUIDON
17,90 € H.T 21,48 €
6 Référence : DL-A080011
RONDELLE DIAM 10.3X15X1.5
1,10 € H.T 1,32 €
Quantité recommandé : 4
7 Référence : DL-A050029
VIS M6X1.0X25
1,20 € H.T 1,44 €
Quantité recommandé : 4
POUR LE MODELE AVEC FREIN AU GUIDON, PRENDRE LA REF. CI-DESSOUS
8A Référence : DL-F020168
ENSEMBLE LEVIER GAUCHE
158,40 € H.T 190,08 €
POUR LE MODELE AVEC FREIN AU PIED, PRENDRE LA REF. CI-DESSOUS
8B Référence : DL-F020392
ENSEMBLE FREIN GAUCHE
43,20 € H.T 51,84 €
LE REPERE 9 (DL-F020268) NE SE DETAILLE PLUS PAR LE FOURNISSEUR, VOIR L_ENSEMBLE COMPLET
POUR LE MODELE AVEC FREIN AU GUIDON UNIQUEMENT, PRENDRE LA REF. CI-DESSOUS
10A Référence : DL-A190029
CAPTEUR DE FREIN ARRIERE
12,50 € H.T 15 €
POUR LE MODELE AVEC FREIN AU GUIDON ET AU PIED, PRENDRE LA REF. CI-DESSOUS
10B Référence : DL-F070020
CONTACTEUR DE FREIN
15,90 € H.T 19,08 €
11 Référence : DL-A190041-00
COMMODO GAUCHE
122,40 € H.T 146,88 €
12 Référence : DL-F020173
TUBE FREIN HYDRAULIQUE
72 € H.T 86,40 €
13 Référence : DL-A050009-44
VIS 10X22
1,70 € H.T 2,04 €
Quantité recommandé : 2
14 Référence : DL-F040082
SUPPORT COMPTEUR
23,10 € H.T 27,72 €
15 Référence : DL-A050017
VIS M6X1.0X12L
1,30 € H.T 1,56 €
Quantité recommandé : 2
16 Référence : DL-F020430
CABLE ACCELERATEUR
30 € H.T 36 €
RETROVISEUR AVEC TIGE COURTE, REF. CI-DESSOUS
17A Référence : DL-F020269-00
RETROVISEUR GAUCHE TIGE COURTE
43,20 € H.T 51,84 €
RETROVISEUR AVEC TIGE LONGUE, REF. CI-DESSOUS
17B Référence : DL-F020416
RETROVISEUR GAUCHE TIGE LONGUE
36 € H.T 43,20 €
18 Référence : DL-F020270
RETROVISEUR DROIT TIGE LONGUE
36 € H.T 43,20 €
19 Référence : DL-F020271
COLLIER
1,60 € H.T 1,92 €
20 Référence : DL-F020424
CABLE DE STARTER
9,70 € H.T 11,64 €
21 Référence : HY10079
ECROU M8
0,80 € H.T 0,96 €
Quantité recommandé : 2
