Réparer votre CHASSIS Pièces Origine CFMOTO CFORCE 520 S L7E COURT (2017)

spécialiste des pièces détachées CFMOTO neuves

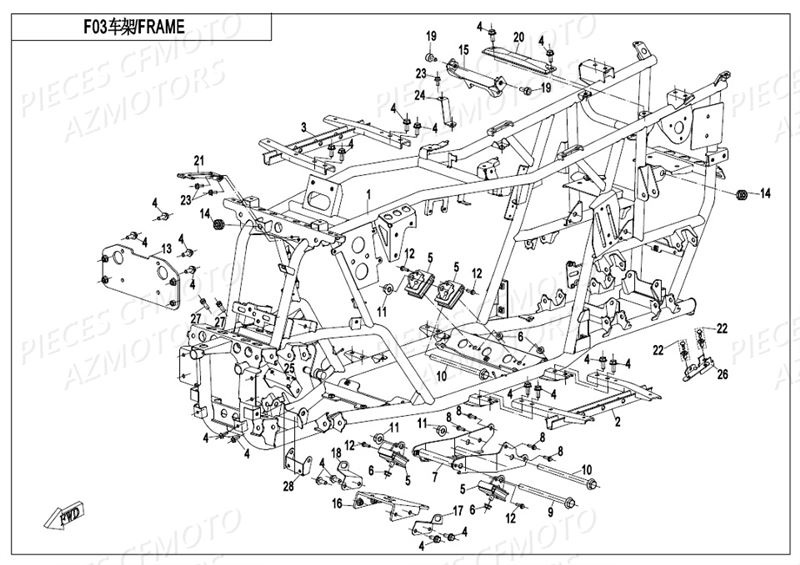

CHASSIS Microfiche eclatée des pièces origine

CHASSIS CFMOTO CFORCE520S
Zoomer en toute simplicité ! Survolez pour zoomer, ou cliquez pour agrandir
Pièces pour l'éclaté : CHASSIS
N° Repère Référence Pièce / Libéllé Prix TTC Unité Qté
1 Référence 9GQ0-031000-20000
FRAME ASSY.
1 261,95 € H.T 1 514,34 €
2 Référence 9GQ0-039100
FOOTREST PEDAL(LH), DRIVER
31,14 € H.T 37,37 €
3 Référence 9GQ0-039200
FOOTREST PEDAL(RH) DRIVER
31,14 € H.T 37,37 €
4 Référence 5HY0-220009
BOULON M8 20
5,23 € H.T 6,28 €
5 Référence 401B-000200-10000
CUSHION MAT
21,40 € H.T 25,68 €
6 Référence 30204-102810
NUT M10X1.25
0,64 € H.T 0,77 €
7 Référence 9CR6-001100-20000
FRONT BRACKETENGINE
29,19 € H.T 35,03 €
8 Référence 30006-100020810
BOULON M10X20
1,31 € H.T 1,57 €
9 Référence 30006-122170810
BOULON
5,84 € H.T 7,01 €
10 Référence 30006-122180810
BOULON
6,46 € H.T 7,75 €
11 Référence 30204-122810
NUT M12
0,64 € H.T 0,77 €
12 Référence 30102-060016810
SCREW M10X1.25X30
0,88 € H.T 1,06 €
13 Référence 9GQ0-030090
WINCH BRACKET COMP.
19,45 € H.T 23,34 €
14 Référence 5020-031001
RUBBER COLLAR,
0,64 € H.T 0,77 €
15 Référence 9GQ0-030070-10000
BRACKETREAR AXLE
10,35 € H.T 12,42 €
16 Référence 9GQ0-030040
EPS MOUNTING PLATE
14,94 € H.T 17,93 €
17 Référence 9GQ0-030004
BRACKETINNER FENDER (LH)
3,28 € H.T 3,94 €
18 Référence 9GQ0-030005
BRACKET,INNER FENDER (RH)
3,28 € H.T 3,94 €
19 Référence 30102-102020810
SCREW
1,31 € H.T 1,57 €
20 Référence 9GQ0-030010
BRACKET,SEAT COMP
6,46 € H.T 7,75 €
21 Référence 9GQ0-030020
BRACKETWINCH CONTROL RELAY
3,89 € H.T 4,67 €
22 Référence 9060-040310
PLASTIC CLAMP
0,64 € H.T 0,77 €
23 Référence 30006-060012870
BOULON M6x12
0,64 € H.T 0,77 €
24 Référence 9GQ0-030080
BRACKET,AIR FILTER
2,56 € H.T 3,07 €
25 Référence 9GQ0-030050-10000
UP CONNECTING PLATE BRACK, FRT AXLE
11,04 € H.T 13,25 €
26 Référence 9GQA-030020
BRACKET COMP., ECU
3,89 € H.T 4,67 €
27 Référence 30102-080020110
SCREW
1,31 € H.T 1,57 €
28 Référence 9GQ0-030110
UPPER MOUNTING SEAT,REAR AXLE
5,23 € H.T 6,28 €
