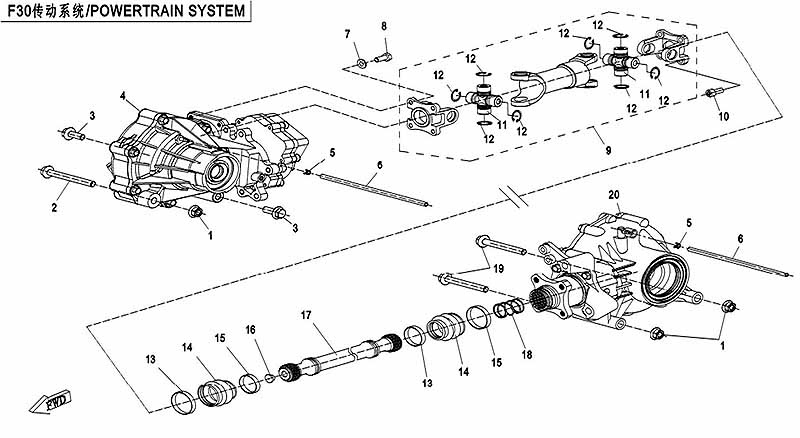

ARBRE ET PONTS Microfiche eclatée des pièces origine

ARBRE ET PONTS CFMOTO CFORCE550
Zoomer en toute simplicité ! Survolez pour zoomer, ou cliquez pour agrandir
Pièces pour l'éclaté : ARBRE ET PONTS
N° Repère Référence Pièce / Libéllé Prix TTC Unité Qté
1 Référence 30204-102840
ECROU
0,64 € H.T 0,77 €
Quantité sur schéma : 3
2 Référence 30006-102090840
BOULON M10×1.25×90
3,28 € H.T 3,94 €
3 Référence 30006-102025840
BOULON M10×1.25×25
1,31 € H.T 1,57 €
Quantité sur schéma : 2
4 Référence 0180-310000-1000
FRONT AXLE
1 422,11 € H.T 1 706,53 €
5 Référence 30601-108010
ECROU PRISONNIER A8
0,64 € H.T 0,77 €
Quantité sur schéma : 2
6 Référence 9010-310001
TUYAU DE MISE A L_AIR
8,40 € H.T 10,08 €
Quantité sur schéma : 2
7 Référence 30306-080142
RONDELLE
0,64 € H.T 0,77 €
Quantité sur schéma : 4
8 Référence 9010-290001
BOULON M8X1X22
0,64 € H.T 0,77 €
Quantité sur schéma : 4
9 Référence 9CR6-290100
FRONT DRIVE SHAFT
207,55 € H.T 249,06 €
10 Référence 30102-102020840
INNER HEX VIS
1,31 € H.T 1,57 €
Quantité sur schéma : 4
11 Référence 7020-290130
UNIVERSAL JOINT 25X64
25,91 € H.T 31,09 €
Quantité sur schéma : 2
12 Référence 30800-02505
CIRCLIP
0,64 € H.T 0,77 €
Quantité sur schéma : 8
13 Référence 9CR6-300202
GRAND COLLIER
2,56 € H.T 3,07 €
Quantité sur schéma : 2
14 Référence 9CR6-300203
LEATHER SHEATH
8,40 € H.T 10,08 €
Quantité sur schéma : 2
15 Référence 9CR6-300204
PETIT COLLIER
3,28 € H.T 3,94 €
Quantité sur schéma : 2
16 Référence 7000-300105
CAOUTCHOUC
0,64 € H.T 0,77 €
17 Référence 9CR6-300205
CORE SHAFT
59,70 € H.T 71,64 €
18 Référence 01A0-012009
RESSORT
3,08 € H.T 3,70 €
19 Référence 30006-102110140
BOULON M10X10
2,56 € H.T 3,07 €
Quantité sur schéma : 2
20 Référence Q500-330000
REAR AXLE ASSY
1 146,50 € H.T 1 375,80 €
